Wymiennik ciepła – jak dobrać go do swojej instalacji?
Efektywne zarządzanie energią cieplną stanowi bardzo istotny aspekt współczesnego przemysłu oraz systemów grzewczych i chłodniczych. W dobie rosnących kosztów eksploatacji, a także rygorystycznych norm środowiskowych, optymalizacja procesów staje się nie tylko kwestią oszczędności, lecz także koniecznością technologiczną. Warto poświęcić szczególną uwagę wymiennikom ciepła – urządzeniom, od których wydajności zależy stabilność całego systemu. W niniejszym artykule przedstawimy najważniejsze cechy wymienników płytowych i rurowych, w oparciu o dogłębną analizę ich parametrów.
Spis treści
Czym są wymienniki ciepła i jak działają?
Wymiennik ciepła to urządzenie, którego głównym zadaniem jest wymiana energii termicznej pomiędzy dwoma (lub więcej) mediami o różnych temperaturach. Proces ten zachodzi bez bezpośredniego kontaktu fizycznego między płynami lub gazami, co zapobiega ich mieszaniu. Przekazywanie ciepła odbywa się poprzez przegrodę, najczęściej wykonaną z materiałów o wysokim współczynniku przewodzenia, takich jak stal nierdzewna, miedź czy tytan.
Zasada działania opiera się na prawach termodynamiki – ciepło naturalnie przepływa od czynnika o wyższej temperaturze do chłodniejszego. W praktyce inżynieryjnej dąży się do maksymalizacji powierzchni wymiany przy jednoczesnym zachowaniu kompaktowych rozmiarów urządzenia. Skuteczność tego procesu zależy od konstrukcji wymiennika, rodzaju przepływu (współprądowy, przeciwprądowy) oraz właściwości fizykochemicznych wykorzystywanych mediów.

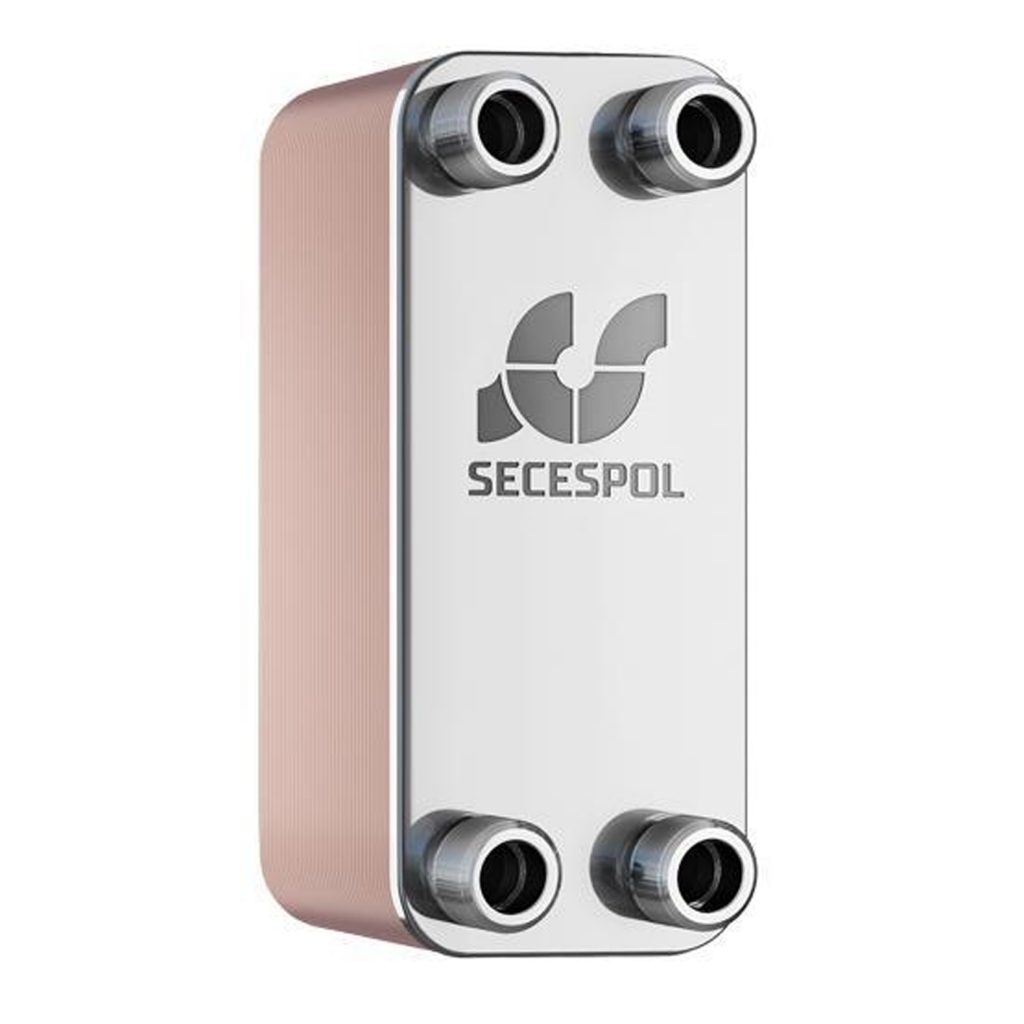

Płytowe wymienniki ciepła – zastosowanie i charakterystyka
Płytowe wymienniki ciepła składają się z szeregu karbowanych płyt metalowych, które są ze sobą połączone za pomocą uszczelek lub zlutowane. Panele te tworzą kanały, przez które naprzemiennie cyrkulują media grzewcze i chłodzone. Przepływ jest silnie burzliwy, co znacząco zwiększa współczynnik przenikania ciepła nawet przy niskich różnicach temperatur.
Płytowe wymienniki ciepła znajdują zastosowanie przede wszystkim w:
- systemach ciepłowniczych: w węzłach cieplnych do przygotowywania wody użytkowej oraz w instalacjach centralnego ogrzewania;
- przemyśle spożywczym: w procesach pasteryzacji mleka, soków czy produkcji piwa, gdzie wymagana jest precyzyjna kontrola temperatury i wysoka higiena;
- chłodnictwie: jako parowniki lub skraplacze w pompach ciepła oraz agregatach chłodniczych;
- energetyce: przy odzysku ciepła odpadowego z procesów technologicznych.
Niewątpliwą zaletą wymienników płytowych jest ich kompaktowość – oferują one znacznie większą powierzchnię wymiany ciepła w stosunku do swoich gabarytów niż konstrukcje rurowe. Dodatkowo modele skręcane pozwalają na łatwą konserwację oraz możliwość rozbudowy poprzez dołożenie kolejnych płyt.

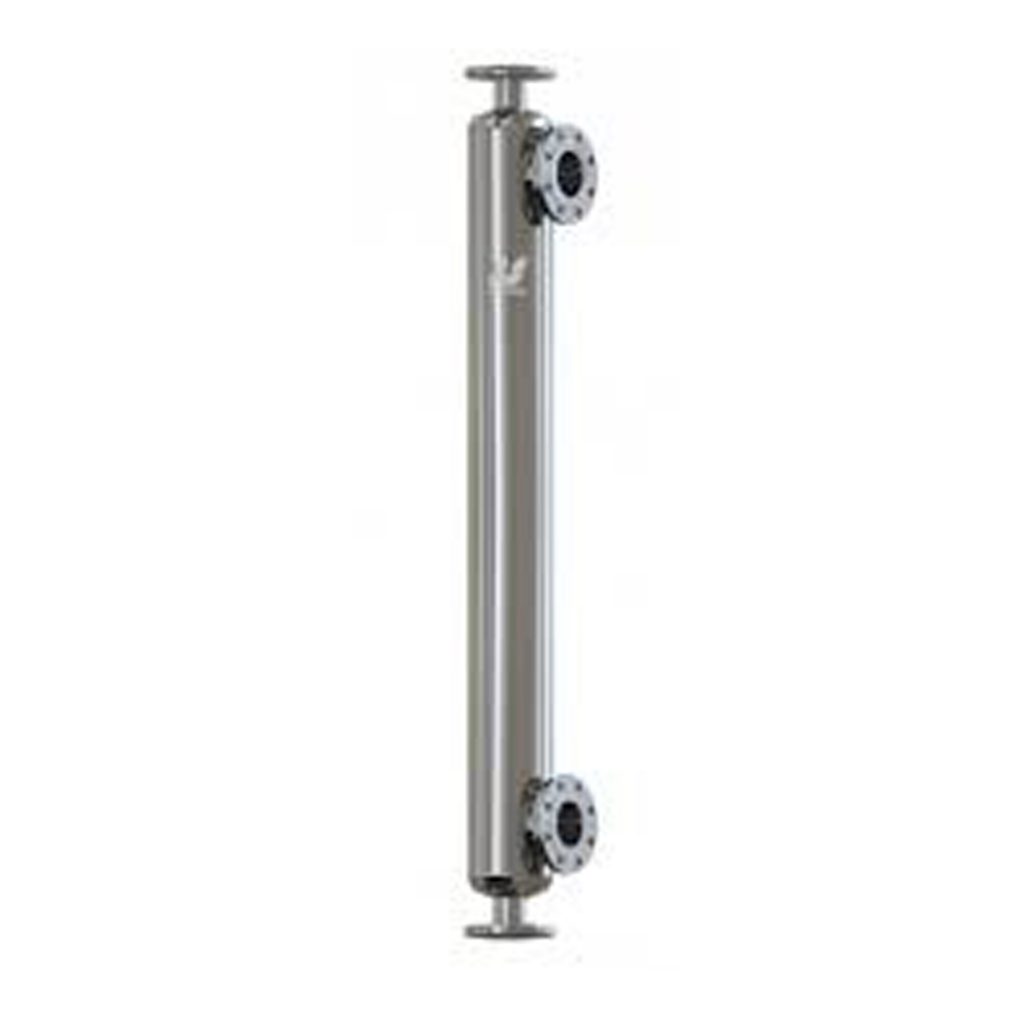

Rurowe wymienniki ciepła – tradycja i niezawodność
Wymienniki rurowe (często określane jako płaszczowo-rurowe) to klasyczne konstrukcje, w których jedno medium przepływa wewnątrz wiązki rur, a drugie w przestrzeni między nimi a obudową. Choć zazwyczaj wymagają one więcej miejsca niż modele płytowe, charakteryzują się wyjątkową odpornością na trudne warunki pracy.
Konstrukcje rurowe znajdują zastosowanie tam, gdzie występują bardzo wysokie ciśnienia, ekstremalne temperatury lub media o dużym stopniu zanieczyszczenia bądź wysokiej lepkości. Są one łatwiejsze do czyszczenia mechanicznego wewnątrz rur, co sprawia, że w wielu procesach chemicznych i rafineryjnych pozostają niezastąpione.
Wymiennik ciepła – rurowy czy płytowy?
Podczas projektowania instalacji często pojawia się dylemat, który wymiennik – płytowy czy rurowy – lepiej sprawdzi się w danym systemie. Poniższe zestawienie przedstawia najważniejsze różnice między typami urządzeń:
|
Parametr |
Płytowy wymiennik ciepła |
Rurowy wymiennik ciepła |
|---|---|---|
|
Wydajność cieplna |
Bardzo wysoka |
Średnia |
|
Odporność na ciśnienie |
Do ok. 25-40 bar |
Nawet powyżej 100 bar |
|
Odporność na temperaturę |
Do ok. 150-200°C |
do 500°C |
|
Konserwacja i serwis |
Skręcane – łatwy dostęp; |
Łatwe czyszczenie mechaniczne wewnątrz rur |
|
Możliwość rozbudowy |
Tak (w modelach skręcanych) |
Brak możliwości |
|
Koszt inwestycyjny |
Zazwyczaj niższy niż w modelach rurowych |
Wyższy, szczególnie przy specjalistycznych materiałach |
Dlaczego warto postawić na sprawdzone rozwiązania od Armakon?
Niezależnie od wybranego typu urządzenia, kluczem do długowieczności instalacji jest jakość wykonania oraz precyzyjny dobór techniczny. Firma Armakon dostarcza najwyższej klasy wymienniki ciepła, które spełniają wszelkie normy wydajności i bezpieczeństwa. Dzięki szerokiej gamie dostępnych modeli, możliwe jest dopasowanie urządzenia do specyficznych wymagań każdego projektu – od niewielkich instalacji domowych po rozbudowane systemy przemysłowe.
Zakup wymienników ciepła za pośrednictwem sklepu Armakon to gwarancja dostępu do nowoczesnych materiałów, co minimalizuje ryzyko awarii i pozwala na optymalizację zużycia energii. Profesjonalne doradztwo techniczne naszych ekspertów pozwoli uniknąć błędów na etapie projektowania, a ponadto z pewnością przełoży się na niższe koszty utrzymania ruchu w przyszłości. Zachęcamy do kontaktu!
